calibración estación total -2

Calibración estación total, caso general para calibrarlas – 2

Ahora viene el proceso con el que se realiza la calibración estación total, tanto para estaciones totales, Topcon, Leica, Trimble, Sokkia. Este proceso se repetirá hasta dejar la estación total en óptimas condiciones. Caso general para calibrar las estaciones totales – 1.

Para ángulos visaremos en el colimador en el infinito, teniendo cuidado de no cometer error de paralaje. Colimamos en CD haciendo coincidir la cruz de nuestro retículo con la línea superior de las dos líneas horizontales que aparecen en el colimador. Ponemos la lectura horizontal en cero grados centesimales, y apuntamos la lectura vertical. Giramos el aparato en la posición de CI y visamos a la cruz del colimador de la misma manera que en CD y anotamos la medida de las lecturas verticales y horizontales.

La lectura horizontal nos debe de dar 200 grados centesimales, todo lo que se nos vaya de este valor será el error que tenemos en valor absoluto, el cual no deberá de superar los 15 segundos centesimales. Las lecturas verticales sumadas nos deberán de dar 400 grados centesimales sino deberemos corregir dicho error de la siguiente manera:

-Nos vamos al menú de calibración. Nos pedirá que visemos un punto (cara 1), es decir en CD, tras visar al punto le daremos a grabar 10 veces, entonces la estación sola nos pedirá que volvamos a visar el punto (cara 2), es decir CI, después le damos a otra y el programa terminará.

Estación total
Estación total

Después de esto comprobaríamos que el error se ha corregido, repetiríamos el proceso en caso contrario.

Comprobamos la correcta medición de distancias de la estación total, para ello visamos a un punto fijo que tenemos en el despacho de distancia horizontal conocida (7,949m), si este valor se nos fuera más de 3 mm deberíamos de corregir dicho error de la siguiente manera:

-Entramos en el menú donde se corrige la constante del prisma, que no la constante en sí, ahí es donde sumaríamos o restaríamos el valor exacto para conseguir que la estación total mida la distancia correcta.

Hemos de comprobar también la plomada óptica de la Estación Total, que esté sobre el mismo punto siempre, en una posición y a 200 gra.

Podéis consultar nuestros precios de calibración estación total y de los diferentes equipos de topografía en nuestra web. Trabajamos en todo el ámbito nacional desde valencia, castellón, alicante,galicia, como barcelona, madrid, albacete, almería, cuenca, oviedo o castilla la mancha.

Calibración estación total 125€ + IVA.

Dekhiplan S.L.U , C/Juan XXIII, 1 Bjo. Izq. 46016 Tavernes Blanques (Valencia). Tel: 96 193 96 96 www.taecclub.com

calibración estación total -1

Calibración estación total, caso general para calibrarlas – 1

Antes de realizar la calibración estación total ya sea Topcon, Leica, Trimble, Sokkia, Nikon… revisaremos el estado de la estación total (que los tornillos nivelantes rueden correctamente, así como los de fijación del giro vertical y horizontal del instrumento, los tornillos de sujeción del asa de la estación, el buen funcionamiento de los botones de la pantalla, así como posibles grietas o rupturas de la carcasa del aparato).

Comprobaremos también que la batería esta puesta en la estación total en el momento de la calibración.

Antes de comenzar el proceso de calibración estación total limpiaremos la estación total (también es importante tener la caja limpia).

Pondremos la estación total sobre la base de calibración, nivelaremos el instrumento de la siguiente forma:

  1. En CD alinearemos la pantalla del instrumento con dos tornillos nivelantes y pasaremos a calar la burbuja con estos dos tornillos.
  2. Giraremos el aparato en sentido horario 100 grados centesimales y volveremos a calar la burbuja nuevamente, pero esta vez únicamente con el tornillo nivelante que antes no hemos utilizado.
  3. Giramos otra vez  el aparato en sentido horario 100 grados centesimales y volveremos a calar la burbuja, con el siguiente tornillo nivelante (en sentido horario).
  4. Una vez hecho este proceso volveríamos a la posición inicial y veríamos si hemos nivelado bien la estación total, en caso de que fuera correcta la nivelación ya lo tendríamos preparado para calibrar el instrumento. En caso negativo corregiríamos la mitad del error con el tornillo metálico que hay justo al lado de la burbuja tubular, y volveríamos a repetir todo el proceso desde el punto uno.
  5. Una vez el nivel tubular esta correcto, observaríamos el nivel esférico, que debería estar calado ya que el otro tiene mayor precisión.

Haremos unas pequeñas comprobaciones para evitar posibles errores en la calibración:

    • Comprobamos que la constante de la estación total sea de -30 mm , y sino la cambiamos a este valor (caso Topcon).
    • El factor de escala debe ser igual a uno, sino fuera así es porque han trabajado con otro sistema de coordenadas y lo corregiremos entrando en el menú, pasando a la segunda página de opciones y seleccionando la opción de factor de corrección y corregiríamos el valor de factor de escala a uno.

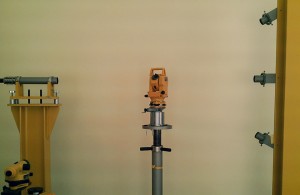

calibración estación total
calibración estación total

Ahora encenderíamos el aparato y lo colocaríamos a la misma altura que el colimador y con lectura vertical de 100 grados centesimales. Visaríamos al colimador en la cruz de tres metros de distancia, dado que lo haremos con mayor precisión en esta posición que con cualquier otra de mayor distancia, puesto que en distancias cortas las variaciones de movimiento se notan más y podremos ser más precisos.

Caso general para calibrar las estaciones totales – 2.

Podéis consultar nuestros precios de calibración estación total y de los diferentes equipos de topografía en nuestra web. Trabajamos en todo el ámbito nacional desde valencia, castellón, alicante,galicia, como barcelona, madrid, albacete, almería, cuenca, oviedo o castilla la mancha.

Calibración estación total 125€ + IVA.

Dekhiplan S.L.U , C/Juan XXIII, 1 Bjo. Izq. 46016 Tavernes Blanques (Valencia). Tel: 96 193 96 96 www.taecclub.com

Radio GPS Topcon no funciona

El enlace radio GPS no funciona, posibles causas

En ocasiones cuando estamos trabajando con nuestra pareja GPS Topcon, nuestro GPS móvil deja de tomar precisión y observamos que no llega la señal de radio GPS.

Normalmente lo primero que hay que comprobar si funciona con radio externa, es comprobar que está encendida y no es problema o bien de la batería externa o el cable que conecta tanto al GPS base como a la radio externa GPS y a la batería externa.

Una vez comprobada la radio externa GPS y descartar que el problema esta ahí, y persiste el problema, se recomienda volver a configurar el equipo GPS. Si aún así persiste el problema, se puede cambiar el canal de radio por si fuera alguna posible interferencia, pero en la radio externa por lo general veríamos parpadear el rx. También es importante saber si estamos cerca de alguna cárcel o edificio gubernamental que pueda tener inhibidores de frecuencia, ya que dejará al equipo sin radio en toda la zona.

Una vez descartado esos posibles problemas lo mas frecuente es que se estropee el filtro de radio del GPS, normalmente en verano con el calor el equipo sufre más, y hay mas posibilidades de que se estropeen. La forma de saber si posiblemente es el filtro de radio es si cerca de la base GPS hay enlace radio GPS, y al ir alejándote pasado 100 a 200 metros y falla, casi se puede asegurar que es un problema del filtro de radio GPS.

radio GPS
radio GPS

Otra posibilidad es que el problema venga de la placa de radio del GPS, esto ya es mas difícil de detectar y hay que llevarlo al servicio técnico para tratar de averiguar el posible fallo o avería del equipo GPS.

En Dekhiplan(TAEC) tanto en nuestras oficinas de Valencia y Lorca estamos completamente capacitados para cambiar tanto el filtro de radio GPS como la placa de radio GPS de los equipos Topcon.

Debido a que son componentes que pueden sufrir mejoras o cambios, los precios pueden variar según demanda, modelo…

Como siempre recordamos que desde nuestro servicio técnico de topografía de Valencia, realizamos calibración de equipos topográficos de todas las marcas(Topcon, Leica, Trimble, Sokkia), como reparación de instrumental Topcon. Estamos homologados por el CEM (Centro español de metrología), y las calibraciones las tenemos en 24 horas tras la recepción del equipo.

Podéis consultar nuestros precios de calibración estación total y de los diferentes equipos de topografía en nuestra web. Trabajamos en todo el ámbito nacional desde valencia, castellón, alicante,galicia, como barcelona, madrid, albacete, almería, cuenca, oviedo o castilla la mancha.

Calibración estación total 125€ + IVA.

Dekhiplan S.L.U , C/Juan XXIII, 1 Bjo. Izq. 46016 Tavernes Blanques (Valencia). Tel: 96 193 96 96 www.taecclub.com

Verificación GPS Topografía

Verificación GPS Topografía – en que consiste

La verificación GPS  no es algo tan común como la calibración de estación total,  en GPS no existe calibración como tal por la imposibilidad de realizar un certificado de calibración de sus receptores GPS por la propia naturaleza del sistema.

La explicación es la siguiente:

Los receptores GPS reciben señal de satélites que orbitan alrededor de la tierra, esto hace que no sea posible reproducir siempre las mismas condiciones, ya que estas dependen de la zona de trabajo, hora del día, disposición de los satélites en el cielo visible, etc…
Además, el receptor GPS no está midiendo nada, si no que recibe una señal electromagnética y un software interno realiza un cálculo a partir de esa señal recibida de varios satélites para mostrar la posición.
Por tanto, además de no ser posible reproducir las condiciones y de no tratarse de un equipo que disponga de elementos mecánicos que midan, si no de un firmware en un chip que lo que hace es calcular, no existe tampoco posibilidad de tener ningún patrón para poder establecer comparaciones. Como ejemplo, se trataría en algunos aspectos del mismo caso que si se quisiera emitir un certificado de calibración de un CPU de un PC.

Todo ello hace que lo que si puede comprobarse es que el receptor está recibiendo señal de satélites, pero no emitir un certificado de calibración varias medidas y cálculos de incertidumbre comparado con un patrón.

En nuestro servicio técnico de topografía de Dekhiplan en la verificación de GPS comprobamos el perfecto funcionamiento del equipo GPS, ya sea Leica, Topcon, Trimble

Comprobamos que todos los componentes funcionen correctamente, como puertos de comunicación, recepción de satélites, actualización de firmware (Topcon).

Verificación GPS
Verificación GPS

Por estos motivos desde Dkhiplan recomendamos realizar de vez en cuando la verificación de GPS, con tal comprobar y mantener el equipo en las mejores condiciones.

Verificamos todas las marcas: Topcon, Leica, Trimble, Sokkia

Recuerda que puedes consultar nuestros precios de calibración estación total y de los diferentes equipos de topografía en nuestra web. Trabajamos en todo el ámbito nacional desde valencia, castellón alicante, como barcelona, madrid, albacete, almería, cuenca, oviedo o castilla la mancha.

Verificación GPS 190€ + IVA.

Dekhiplan S.L.U , C/Juan XXIII, 1 Bjo. Izq. 46016 Tavernes Blanques (Valencia). Tel: 96 193 96 96 www.taecclub.com

Reparación compensadores estación total

Reparación compensadores estación total GTS y GPT Topcon

El servicio técnico de Dekhiplan(TAEC) desde nuestras oficinas de Valencia, esta especializada en la reparación de equipos topográficos principalmente de la marca Topcon.  Hacemos reparación de estación total GTS de la verticalidad y reparación compensadores estación total, entre otras reparaciones.

Reparación de estación total desde 140€ + IVA.

Normalmente estas dos reparaciones de estación total vienen provocadas por una caída o un golpe sufrido en la estación total. En Dekhiplan valencia a la hora de hacer la calibración de estación total, ya sea marca topcon, leica, trimble, sokkia, revisamos estos dos factores, ya que mientras que los compensadores internos si se notará enseguida si tienen algún problema ya que si es un error muy grande la estación total no permitirá realizar la calibración, en la verticalidad no es el caso.

El error en los compensadores de estación total puede detectarse a simple vista si es hay un error muy grande, ya que la propia estación total nos avisará, o puede que no lo notemos hasta comprobar los datos de campo donde veremos errores en las medidas, ya que sin los compensadores dentro de sus limites, se producen grandes diferencias en las lecturas.

Según modelo de estación total nos podemos encontrar con un compensador o dos, por lo que habrá que ver a que compensador a afectado el golpe o si a los dos, además hay que tener en cuenta que si los compensadores están fuera de rango es muy probable que la estación no sea posible calibrarla, ya que la diferencia entre ángulos esta fuera de rango.

reparación compensadores estación total
reparación compensadores estación total

Dependiendo de la estación total, su modelo y marca, varía un poco pero en general los compensadores se ajustan aflojando los tornillos un poco y llevándolos de nuevo a la posición correcta, dependiendo del desajuste, puede ser un trabajo bastante laborioso ya que hay que dejarlo lo mas próximo a 0 para dejar la estación en las mejor condiciones posibles.

Es importante que los compensadores de una estación total trabajen adecuadamente ya que influyen directamente en la medida de los ángulos tomados, por lo que se refleja en las datos tomados en campo.

En Dekhiplan calibramos todas las marcas: Topcon, Leica, Trimble, Nikon, Sokkia

Recuerda que puedes consultar nuestros precios de calibración estación total y de los diferentes equipos de topografía en nuestra web. Trabajamos en todo el ámbito nacional desde valencia, castellón alicante, como barcelona, madrid, albacete, almería, cuenca, oviedo o castilla la mancha.

Calibración estación total 125€ + IVA.

Dekhiplan S.L.U , C/Juan XXIII, 1 Bjo. Izq. 46016 Tavernes Blanques (Valencia). Tel: 96 193 96 96 www.taecclub.com

Reparación de estación total

Reparación de estación total GTS y GPT Topcon – Verticalidad

Desde nuestras oficinas de Valencia, el servicio técnico de Dekhiplan(TAEC) también ofrece reparación de equipos topográficos principalmente de la marca Topcon.  Hacemos reparación de estación total GTS de la verticalidad y reparación de estación total por fallo en los compensadores, entre otras reparaciones.

Reparación de estación total desde 140€ + IVA.

Normalmente estas dos reparaciones de estación total vienen provocadas por una caída o un golpe sufrido en la estación total. En Dekhiplan valencia a la hora de hacer la calibración de estación total, ya sea marca topcon, leica, trimble, sokkia, revisamos estos dos factores, ya que mientras que los compensadores internos si se notará enseguida si tienen algún problema ya que si es un error muy grande la estación total no permitirá realizar la calibración, en la verticalidad no es el caso.

Para revisar la verticalidad es importante tener bien calibrado el colimador, ya que es fundamental para determinar si el error entra dentro de los parámetros permitidos o no.

Si hay suficiente error para realizar la reparación, el proceso consiste en desmontar gran parte de la estación total para poder llegar a la alidada y el eje del telescopio.

reparación de estación total - alidada
reparación de estación total – alidada

Luego varía un poco dependiendo de la estación total, su modelo y marca, pero en general disponen de unos tornillos con los cuales se puede desplazar la alidada en diferentes sentidos. Por lo que hay que ir ajustando con estos tornillos poco a poco la alidada hasta llevarla a la posición correcta, es decir, que trace una vertical perfecta, de ahí la reparación de estación total por falta de verticalidad.

Decir que este error pese al nombre no hay que confundir que problemas implica, ya que no afectara a las medidas ni a las cotas, el problema vendría a la hora de marcar un pilar por ejemplo, ya que mirando desde arriba hacia abajo, la visual presenta un desplazamiento a izquierdas o a derecha, lo que provoco la falta de verticalidad.

Calibramos todas las marcas: Topcon, Leica, Trimble, Nikon, Sokkia

Recuerda que puedes consultar nuestros precios de calibración estación total y de los diferentes equipos de topografía en nuestra web. Trabajamos en todo el ámbito nacional desde valencia, castellón alicante, como barcelona, madrid, albacete, almería, cuenca, oviedo o castilla la mancha.

Calibración estación total 125€ + IVA.

Dekhiplan S.L.U , C/Juan XXIII, 1 Bjo. Izq. 46016 Tavernes Blanques (Valencia). Tel: 96 193 96 96 www.taecclub.com

Calibración del nivel óptico

Calibración del nivel óptico y que revisar

La calibración del nivel óptico al igual que con la estación total  es recomendable hacerla por lo menos una vez al año. El nivel óptico es importante revisarlo con frecuencia ya que es necesario tenerlo dentro del parámetro de precisión para garantizar que la nivelación sea correcta.

En nuestro servicio técnico de topografía dejamos en óptimas condiciones y perfectamente calibrado el nivel óptico, para afrontar con garantías las mediciones que se realizan en el día a día.

Lo principal en un nivel óptico es que proporcione una linea horizontal del plano de comparación, esto se consigue gracias al compensador que poseen, por lo que una vez calado el nivel óptico se comprueba en el colimador la horizontalidad del plano de comparación.

Los niveles ópticos como con las estaciones totales si se utilizan muy a menudo esta horizontalidad la va perdiendo poco a poco y hay que corregirla.

Los compensadores no hay que tocarlos salvo caída normalmente, o puede pasar que porque entre humedad en el hueco donde esta el compensador en el nivel óptico.

Formas de detectar esto es si al girar el nivel óptico notamos que la cruz filar se ha quedado bloqueada, ya que si damos un golpecito veremos como cambia su posición, en cambio si no hay ningún problema con el compensador, veremos que si movemos un poco un tornillo de la base nivelante (normalmente el opuesto a donde estemos visando) veremos como la cruz siempre busca el mantener la horizontalidad del plano de comparación.

Evidentemente otro de los componentes a comprobar y casi el primero es la burbuja esférica, es importante que cuando giremos nuestro nivel óptico la burbuja se mantenga centrada. Esta burbuja tiende a descorregirse con facilidad independientemente de la marca del nivel óptico, sea Topcon, Leica, Nikon…

Es importante también engrasar las partes mecánicas como los tornillos de las bases nivelantes. Esto es lo que principalmente se revisa en la calibración del nivel óptico.

calibración nivel óptico
calibración nivel óptico

Es importante realizar la calibración de los equipos topográficos en oficinas técnicas preparadas para ello y con colimadores certificados por el CEM (Centro español de metrología).

En Dkhiplan siempre recomendamos firmemente la calibración del nivel óptico y la del resto de equipos topográficos anualmente con el fin de mantener los equipos en perfecto estado.

Calibramos todas las marcas: Topcon, Leica, Trimble, Nikon, Sokkia

Recuerda que puedes consultar nuestros precios de calibración estación total y de los diferentes equipos de topografía en nuestra web. Trabajamos en todo el ámbito nacional desde valencia, castellón alicante, como barcelona, madrid, albacete, almería, cuenca, oviedo o castilla la mancha.

Calibración de nivel óptico 75€ + IVA.
