Calibración equipos de Topografía

Calibración Estación Total Pentax

2 comentarios

Estación Total Pentax R-326 – Calibración nivel digital

Para calibrar lo que seria el tema de nivelación en esta estación total Pentax lo primero sería  corregir los dos niveles esféricos, claro esta que primero corregiremos el nivel de arriba puesto que al ser mas preciso, si esta bien, el de la base nivelante debería estar en su sitio, sino lo corregiríamos también.

Tras esto encendemos la estación total Pentax y nos aparece la nivelación digital, para nivelar haremos lo mismo que con el nivel físico o tubular, poniendo la pantalla en paralelo con dos tornillos y girando estos de forma que en las dos barras que aparecen sus burbujas virtuales queden centradas, luego giraremos 90 grados y giraremos el tornillo que no hemos tocado, hasta que las burbujas queden en su sitio, volveremos a girar 90 grados y tocaremos el tornillo siguiente(esta operación la haremos en sentido horario).

Es lo mismo que se hace cuando se calibra el nivel tubular en las estaciones totales Topcon.

Si no conseguimos que se queden las burbujas en el centro, sea la posición que sea una vez nivelado, entonces pasaremos a la corrección del nivel digital.

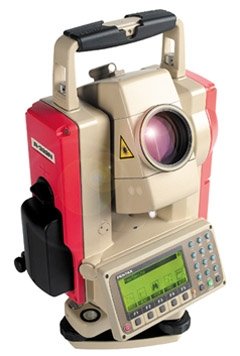

Estación Total Pentax
Estación Total Pentax

Para ello apagamos la estación total Pentax, presionamos primero el botón verde(láser) y luego power.

Mantenemos los dos unos segundos, y dejamos de presionar primero el power.

La estación nos dirá que visemos a un punto y presionemos F3, luego nos dirá que giremos 180 grados(que para nosotros serán 200, vamos como si hiciéramos CD y CI), le daremos a F3 y nos tendrá que decir que la operación ha sido satisfactoria.Pulsamos enter y volveremos a nivelar la estación y esta vez se nos deberían quedar las burbujas en el centro sea cual sea la posición.

Calibramos todas las marcas: Topcon, Leica, Trimble, Nikon, Sokkia…

Recuerda que puedes consultar nuestros precios de calibración estación total y de los diferentes equipos de topografía en nuestra web. Trabajamos en todo el ámbito nacional desde valencia, castellón alicante, como barcelona, madrid, albacete, almería, cuenca, oviedo o castilla la mancha.

Calibración estación total 125€ + IVA.

Dekhiplan S.L.U , C/Juan XXIII, 1 Bjo. Izq. 46016 Tavernes Blanques (Valencia). Tel: 96 193 96 96 www.taecclub.com

Calibración equipos de Topografía

Calibración Estación Total Leica TC 605

4 comentarios

Calibración Estación Total Leica TC 605/L

Lo primero como siempre limpiar el aparato etc…

En la calibración estación total Leica TC 605 lo primero será corregir el nivel esférico de la base nivelante como el de la propia estación total, esta claro que el de la base nivelante ira en función del de la estación ya que los dos tienen que estar igual una vez este nivelada la estación.

Una vez nivelada, procedemos con la calibración estación total leica TC 605. La encendemos, dentro con el botón display (disp) podemos cambiar los datos que nos muestra en pantalla, el que nos interesa a nosotros es la pantalla en al que sale los ángulos horizontal y vertical, y la distancia reducida, es decir, aparece un triangulo con una línea debajo. Para medir se aprieta el botón de dis.

Para calibrar apretaremos el botón de menú durante dos segundos, y nos aparecerá, las opciones de:

  •  PPM/MM – con esa opción cambiamos la constante del prisma. (Importante en las Leica, los prismas tiene una reflexión diferente a los Topcon, por lo que la prueba de distancias hay que hacerla con prismas Leica, los prismas normales tienen una constante de 0mm, en la estación, ella sola internamente sabe a que tipo de prisma nos referimos, seria el de -30mm si estuviéramos hablando de los topcon. Si estuviéramos midiendo a un mini prisma Leica , en esta opción habría que ponerle 17mm en la parte de MM.
  • Calibración – Aquí tenemos la opción de calibrar el ángulo vertical o el horizontal, en los dos la operación es la misma, visar en CD y después en CI.

Hay mas opciones en este menú, otro interesante es el de On/Of. que es el de los compensadores internos que por supuesto tendrán que estar todos en On.

Y el otro interesante es el de las unidades que miraremos que estén en metros, gon, etc…

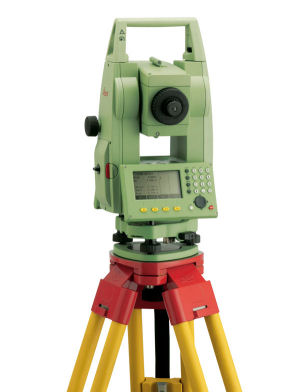

calibración estación total leica TC 605
calibración estación total leica TC 605



Esta estación total Leica dispone de plomada láser, para encenderla habrá que presionar durante dos segundo un botón que parece una luz, al lado del de disp, se comprueba como las demás plomadas láser, pero en general no habrá que tocarlas.

Como siempre decimos, es importante saber verificar tu estación total en campo, para saber si está en condiciones de trabajar, pero recomendamos que la calibración se realice en lugares adaptados y con el instrumental necesario para ello, como es el caso de Dekhiplan(TAEC) donde tenemos homologado nuestro colimador.

Calibramos todas las marcas: Topcon, Leica, Trimble, Nikon, Sokkia…

Recuerda que puedes consultar nuestros precios de calibración estación total y de los diferentes equipos de topografía en nuestra web. Trabajamos en todo el ámbito nacional desde valencia, castellón alicante, como barcelona, madrid, albacete, almería, cuenca, oviedo o castilla la mancha.

Calibración estación total 125€ + IVA.

Dekhiplan S.L.U , C/Juan XXIII, 1 Bjo. Izq. 46016 Tavernes Blanques (Valencia). Tel: 96 193 96 96 www.taecclub.com

Calibración equipos de Topografía

Calibración estación total Sokkia

Dejar un comentario

Calibración estación total Sokkia set 3

Antes de realizar la calibración estación total Sokkia set 3, revisaremos el estado de la estación total (que los tornillos nivelantes rueden correctamente, así como los de fijación del giro vertical y horizontal del instrumento, los tornillos de sujeción del asa de la estación, el buen funcionamiento de los botones de la pantalla, así como posibles grietas o rupturas de la carcasa del aparato).

Par calibrar la estación total sokkia set 3 hay que tenerla apagada y con la batería conectada, después nos fijamos en uno de los laterales donde tiene un tapita de goma, se lo quitamos con cuidado y nos aparece una tabla numerada con “micro interruptores”  nos fijamos en el que pone index, y lo movemos hacia la izquierda, o la posición “ON”.

Primero antes de encenderla nivelamos el aparato y hacemos el mismo procedimiento de siempre, mirar a 3 metros enrasar en 100 …, una vez lo tenemos colocado en infinito y colocado en la posición de circulo directo y enrasado en el punto, encendemos la estación y le damos a enter, hacemos circulo inverso y le damos a enter.

calibracion estacion total sokkia
calibracion estacion total sokkia

Apagamos la estación y volvemos a poner el micro interruptor en su posición original, y cerramos la tapita de goma. Y comprobamos que se ha calibrado o que ha mejorado el error.

Para medición al prisma nos fijamos en los botones que hay a la derecha un con forma de estación y otro que pone CA, le damos al de CA y le damos al botón de medición, el triangulo con la barra debajo.  Para volver a los ángulos  daremos al botón CA y luego al de forma de estación.

El resto de procedimientos es el que se realizaría en general en una calibración de estación total.

Podéis consultar nuestros precios de calibración estación total y de los diferentes equipos de topografía en nuestra web. Trabajamos en todo el ámbito nacional desde valencia, castellón, alicante,galicia, como barcelona, madrid, albacete, almería, cuenca, oviedo o castilla la mancha.

Calibración estación total 125€ + IVA.

Dekhiplan S.L.U , C/Juan XXIII, 1 Bjo. Izq. 46016 Tavernes Blanques (Valencia). Tel: 96 193 96 96 www.taecclub.com

Calibración equipos de Topografía

Calibración Estación Total Leica

Dejar un comentario

Calibración estación total Leica TCRA1200

Como en casi todos los modelos Leica, existe un parámetro del menú que permite la calibración estación total Leica mediante software, es decir, como en Topcon.

En esta estación total Leica se accede desde el menú principal, desde allí accedemos al menú herramientas y en este menú hay un apartado que pone ‘’revisar y ajustar’’ ese apartado es el que permite realizar la calibración estación total Leica, dentro de este menú hay diferentes parámetros para calibrar la estación total Leica, el primero o el que pone combinado, es el que ajusta los siguientes parámetros:

  •  l, t Errores de índice del compensador de los ejes longitudinal y transversal.
  • i, Error de índice del círculo vertical, referido al eje principal.
  • c, Error de colimación Hz, también llamado error de la línea de puntería.

Estos parámetros son los que determinan el error en lectura vertical y horizontal.

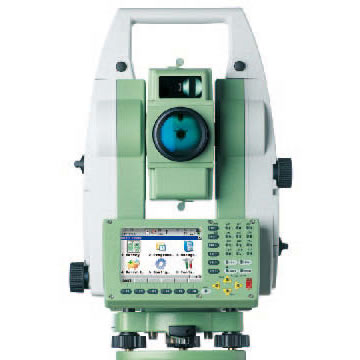

Calibración estación total Leica
Calibración estación total Leica

Si dispusiéramos de un prisma Leica a la suficiente distancia unos 100 m. podríamos también mirar el parámetro de auto detección del prisma, aun así si activamos el ATR,  en la opción del ajuste combinado, si disponemos de un prisma Leica y visamos en él, nos mostrara la desviación que tiene la estación total Leica al dar la vuelta el solo, de todas formas en el manual ya avisa que el sistema de motorizado no muy preciso, ya que lo que busca es rapidez, es por eso que tampoco ocurre nada si este parámetro no se calibra, en el caso de que se apreciase un desfase muy grande cuando el instrumento gire a la otra posición, es evidente que entonces si sería necesario.

También se puede ajustar el error de muñones, para poder ajustar este parámetro primero se tiene que haber determinado el error de colimación Hz( c ), este error está referido a la perpendicularidad del instrumento.

Por lo que refiere al nivel es electrónico, por lo que su ajuste se realiza observando el nivel electrónico, y colocando el nivel esférico en función de este. Para acceder al nivel electrónico hay que pulsar la tecla sift y la tecla f12,  aquí es donde se encuentra e nivel electrónico y la plomada láser.

Como siempre decimos, es importante saber verificar tu estación total en campo, para saber si está en condiciones de trabajar, pero recomendamos que la calibración se realice en lugares adaptados y con el instrumental necesario para ello, como es el caso de Dekhiplan(TAEC) donde tenemos homologado nuestro colimador.

Calibramos todas las marcas: Topcon, Leica, Trimble, Nikon, Sokkia…

Recuerda que puedes consultar nuestros precios de calibración estación total y de los diferentes equipos de topografía en nuestra web. Trabajamos en todo el ámbito nacional desde valencia, castellón alicante, como barcelona, madrid, albacete, almería, cuenca, oviedo o castilla la mancha.

Calibración estación total 125€ + IVA.
